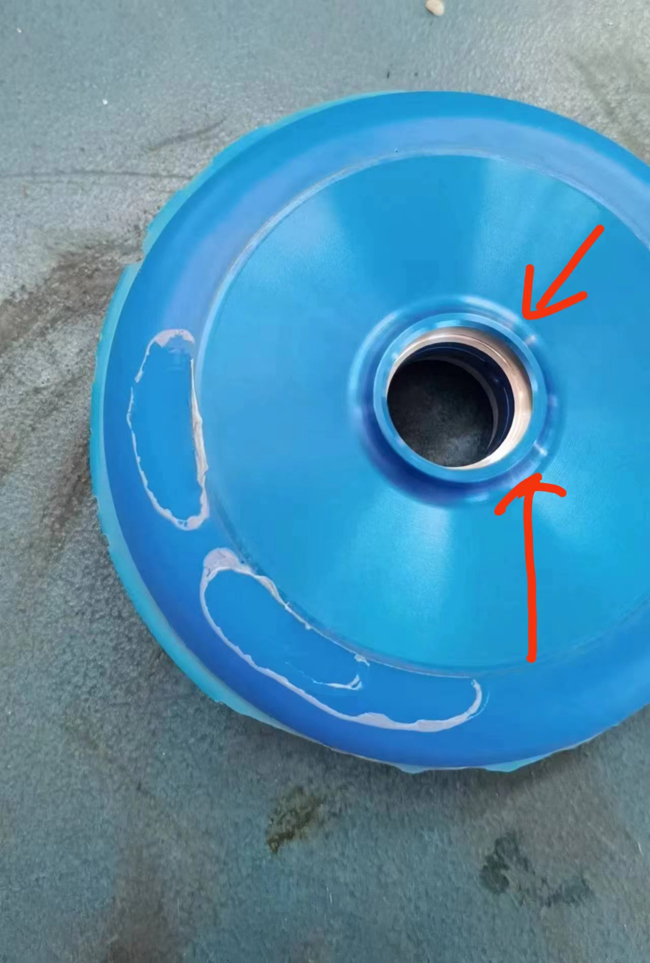

代發(fā)！ 預(yù)聚體，PTMEG2000抽真空100溫度，然后降溫70度投MDI，80度反應(yīng)并抽真空3個小時。擴鏈體PTMEG2000和BDO1.4攪拌混合100度抽真空2小時。 想問下，像這樣的情況，會不會是這個水分抽的不干凈呢？體系是：MDI和PTMEG2000，高彈PU！ 請大家支招，感謝！
0
兩個方法：
1、工藝調(diào)。溫度和速度調(diào)整。會好一點。
2、助劑調(diào)。特殊的硅油做調(diào)整，可以改善這種現(xiàn)象。可以寄樣品試樣。但是成本會增加。合適的話可以寄樣品。
看產(chǎn)品，脫水沒脫好。
脫水溫度必須在120度，水份才能脫干凈的，然后降溫投MDI。
不均勻的大氣泡（物理泡）產(chǎn)生的具體可能原因：澆過程中料的粘度大導致的閉氣；或者模具設(shè)計不是太合理導致的閉氣。均勻的密密麻麻的小氣泡（化學泡）產(chǎn)生的原因：PTMEG+BDO組分里面含有水分
1，脫水一般115~125℃之間，真空度-0.096MPa~0.099MPa，時間2~4h。
2，界面浸潤造成氣泡也很常見
人物專訪
一月熱帖排行(
)
