新能源汽車市場的高速發(fā)展，帶來了對動力電池的強勁需求。組裝動力電池所用的膠粘劑也顯的尤為重要，需要提供高粘接強度、耐水汽、耐水解、耐熱氧化等耐老化性能、抗震動性能、以及安全環(huán)保等性能。
為了提升組裝動力電池用膠粘劑的性能表現(xiàn)，應對復雜的應用環(huán)境，針對市場主流使用的雙組分聚氨酯型（2KPU）膠粘劑，嘉吉提供了一種簡易、高效的解決方案，通過在多元醇組分中添加一定量（5-25%）的二聚醇產(chǎn)品，可以顯著提升整個膠水體系對多種基材的粘接強度、柔韌性和耐老化等性能。
嘉吉二聚醇
Pripol? 2033和Pripol? 2043是100%的生物基多元醇，本體結構含有36個碳，其長鏈脂肪烴結構提供較低的玻璃化轉(zhuǎn)變溫度和較好的柔順性；含有兩條脂肪族側(cè)鏈，能夠有效的抑制結晶；結構中不含有任何醚鍵和酯鍵，具有較好的疏水性，和耐水解性等耐老化性能。
性能特點
● 室溫下為液體，粘度適中
● 非結晶結構，低收縮
● 低Tg，柔順性
● 優(yōu)異的疏水性和耐水解性
● 低色度
● 100%生物基
產(chǎn)品參數(shù)
卓越性能
與蓖麻油或聚醚多元醇任意比例相容
測試方法：將樣品以3種不同比例（1/3，1/1，3/1）混合放置一段時間后，在室溫，5℃和50℃分別放置至少16hrs,觀察混合樣品的透明程度。
Pripol? 2033和Pripol? 2043與蓖麻油和PPG具有非常好的相容性。

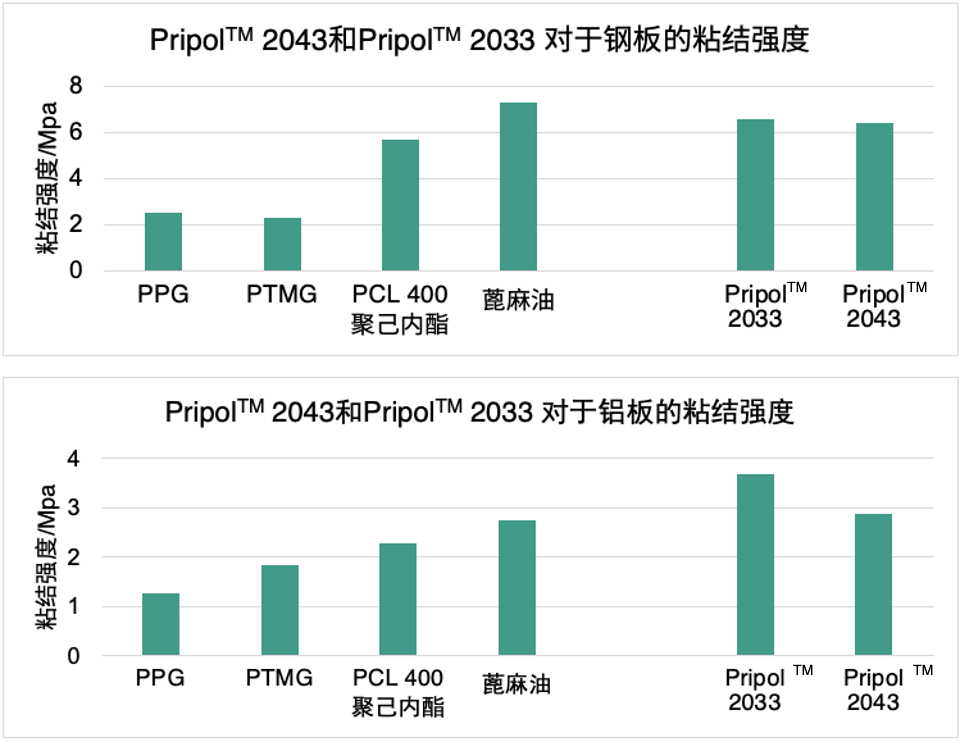

顯著提升對鋼板和鋁板基材的粘接強度
實驗方法：多元醇和聚合MDI(f=2.7)反應(NCO/OH=1.1/1)，室溫固化7天。
Pripol? 2033和Pripol? 2043在鋼板和鋁板上具有比PPG, PTMG和PCL更好的粘結強度，與蓖麻油的粘結強度基本相當。

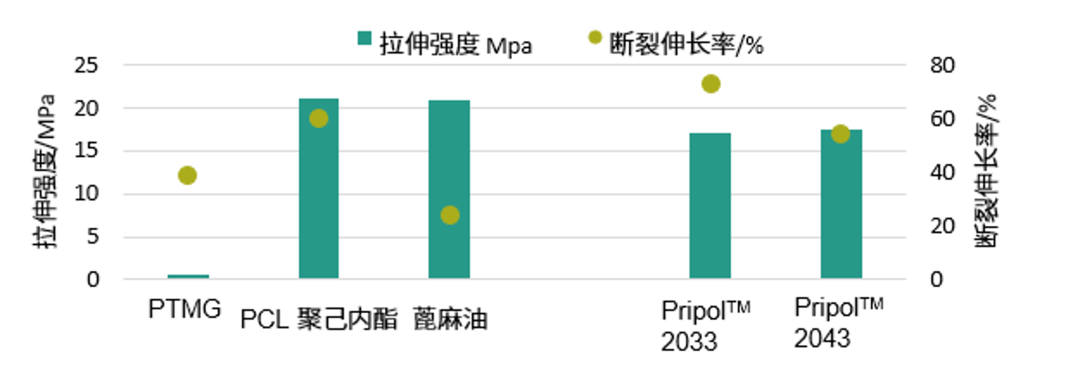

提升柔韌性的同時保持高拉伸強度
實驗方法：多元醇和聚合MDI(f=2.7)反應(NCO/OH=1.1/1)，室溫固化7天。
Pripol? 2033和Pripol? 2043顯示出比PTMG更好的拉伸強度，比蓖麻油更好的柔韌性，能夠很好的平衡強度與伸長率。

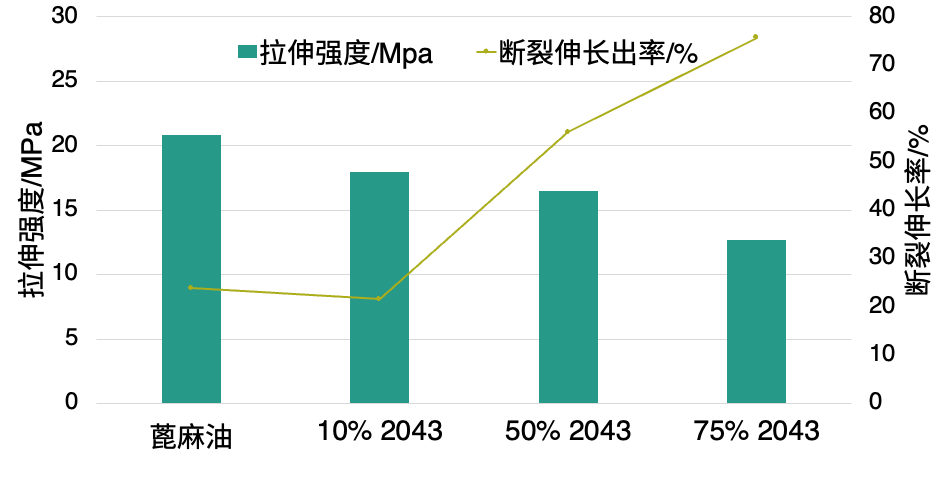

替代部分蓖麻油可大幅提升柔韌性
實驗方法：多元醇和聚合MDI(f=2.7)反應(NCO/OH=1.1/1)，室溫固化7天。
Pripol? 2043的加入能有效提升蓖麻油體系的斷裂伸長率，對拉伸強度影響有限。

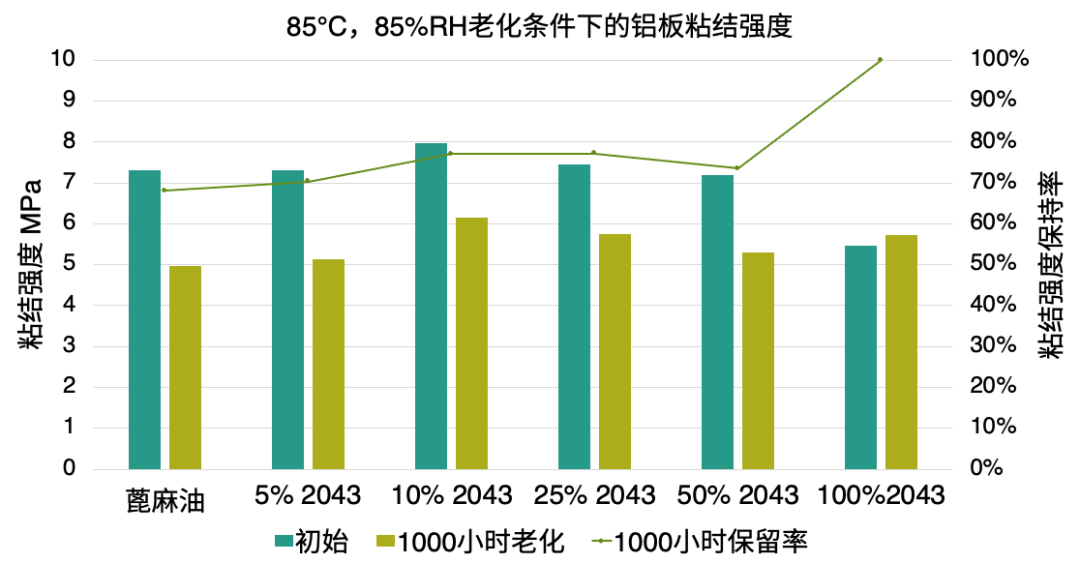

替代部分蓖麻油可有效提升耐老化性
實驗方法：多元醇和異氰酸酯預聚體(NCO=15%)反應(NCO/OH=1/1), 室溫固化7天,然后80℃固化7天。
在雙85條件下，Pripol? 2043的加入能夠顯著提升蓖麻油體系雙組分聚氨酯的耐老化性能，提升效果和Pripol? 2043的加入量有關。
綜上所述，在蓖麻油多元醇或PPG聚醚多元醇中，只需添加少量的(5-25%)二聚醇產(chǎn)品Pripol? 2043或Pripol? 2033，就可以顯著提升2KPU膠粘劑配方體系的柔韌性，耐候性，以及粘接性。
